超級干貨，空氣源熱泵兩連供相關知識

時間：2019年09月18日信息來源：本站原創 點擊：次

(作者：佚名編輯：云南昆明地暖公司)

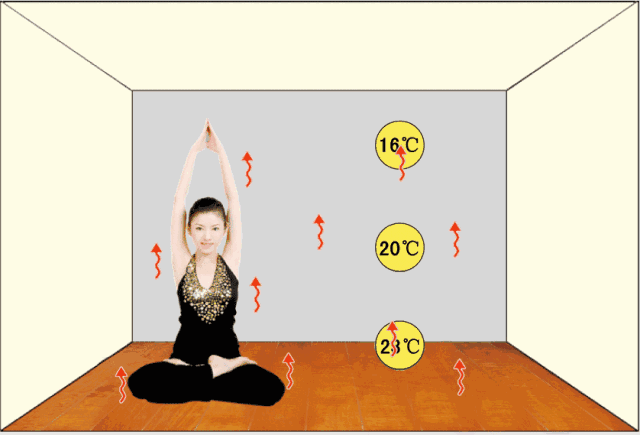

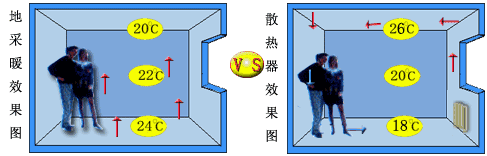

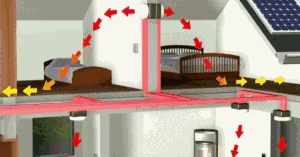

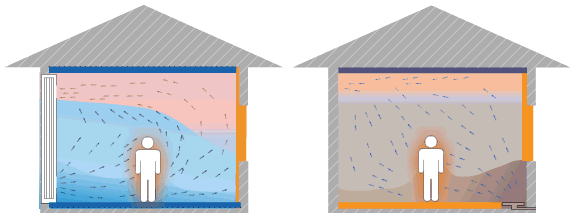

二聯供中央空調的室外主機，在夏天的時候，產出冷凍水，冷凍水經過循環系統在風機盤管進行熱交換，將冷氣吹出；在冬天的時候產生熱水，將熱水在專用管道內循環流動，加熱地面裝飾層，通過地面輻射和對流的傳熱使地面升溫（水地暖）。實驗數據表明：供暖同樣的面積，水機二聯供系統使用費用僅為電地暖的1/4，燃?xì)獗趻鞝t的1/2，普通空調的3/5，是目前最節能的制冷產品。

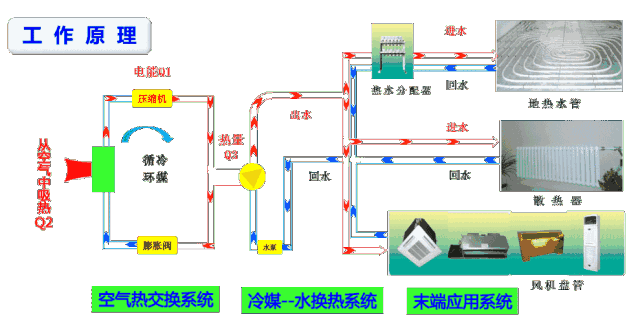

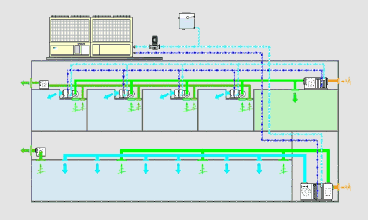

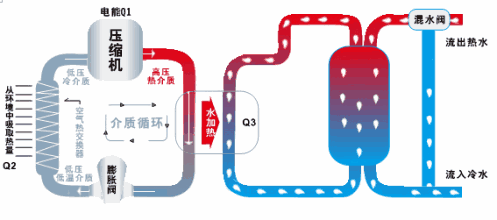

空氣源熱泵兩聯供系統原理

空氣源熱泵的工作原理就是冬天以制冷劑為熱媒，在空氣中吸收熱能，經壓縮機將低溫位的熱能提升為高溫位熱能，加熱系統循環水；

夏天以制冷劑為冷媒，在空氣中吸收冷量，經壓縮機將高溫位的熱能降低為低溫位冷能，制冷系統循環水。

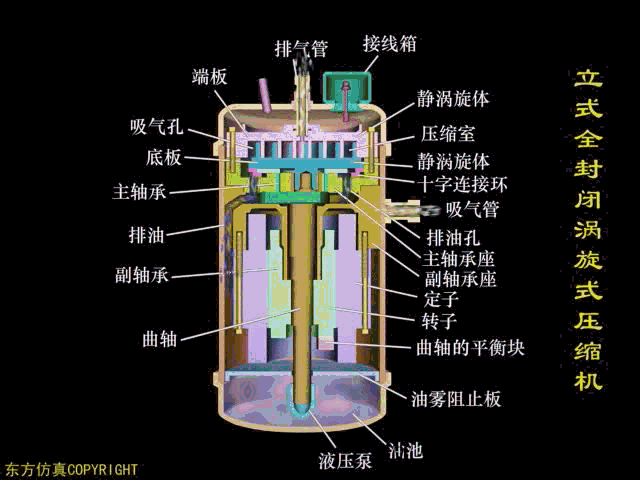

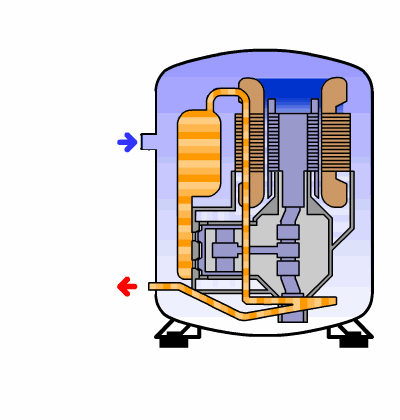

渦旋式制冷系統原理

渦旋式制冷壓縮機是有兩個雙函數方程型線的動、靜渦盤相互咬合而成。在吸氣、壓縮、排氣的工作過程中，靜盤固定在機架上，動盤由偏心軸驅動并由防自轉機構制約，圍繞靜盤基圓中心，作很小半徑的平面轉動。

氣體通過空氣濾芯吸入靜盤的外圍，隨著偏心軸的旋轉，氣體在動靜盤噬合所組成的若干個月牙，形壓縮腔內被逐步壓縮，然后由靜盤中心部件的軸向孔連續派出。

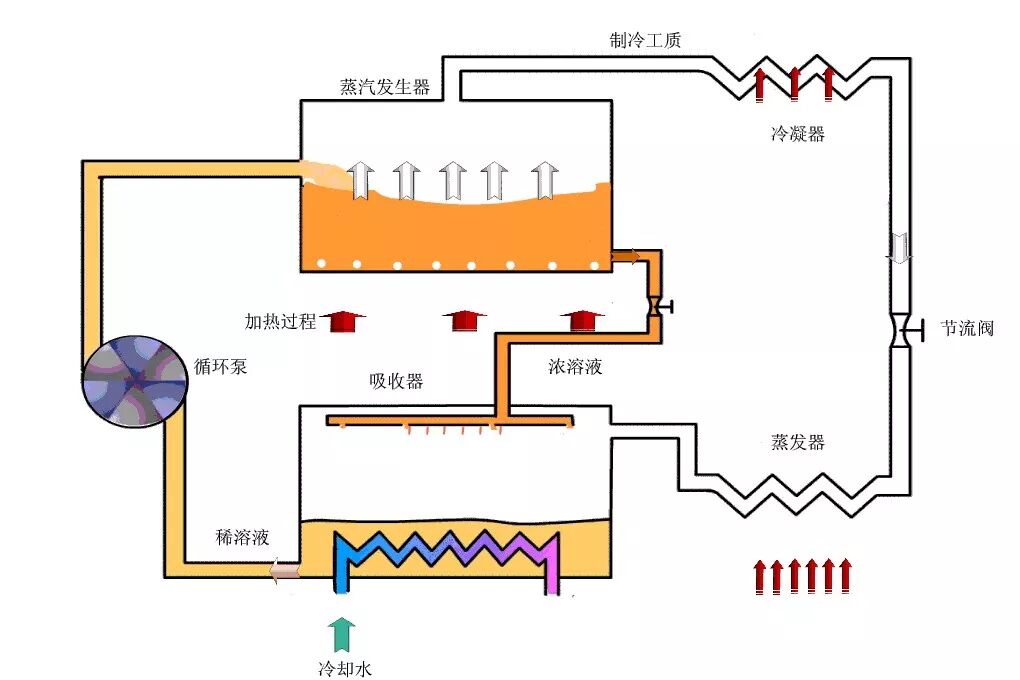

制冷原理吸收式制冷原理

吸收式制冷以自然存在的水或氨等為制冷劑，對環境和大氣臭氧層無害；

以熱能為驅動能源，除了利用鍋爐蒸氣、燃料產生的熱能外，還可以利用余熱、廢熱、太陽能等低品位熱能，在同一機組中還可以實現制冷和制熱(采暖)的雙重目的。

逆卡諾原理

逆卡諾循環是理想的可逆制冷循環，它是由兩個定溫過程和兩個絕熱過程組成。

循環時，高、低溫?zé)嵩春愣?，制冷工質在冷凝器和蒸發器中與熱源間無傳熱溫差，制冷工質流經各個設備中不考慮任何損失，因此，逆卡諾循環是理想制冷循環，它的制冷系數是最高的，但工程上無法實現。

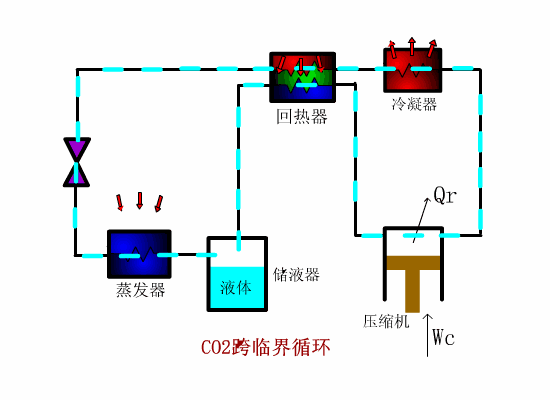

CO2跨臨界循環

低溫低壓的CO2制冷工質在蒸發器中吸收周圍環境介質或被冷卻物體的熱量由液體變?yōu)榈蛪哼^(guò)熱蒸汽，低壓的CO2蒸汽進入CO2制冷壓縮機被絕熱壓縮為高壓高溫的氣體，高壓高溫的CO2氣體然后進入空氣冷卻器，與冷卻介質進行熱交換，放出熱量，被定壓冷卻。

然后進入節流裝置（或膨脹機）絕熱節流（或絕熱膨脹）為低壓低溫的濕蒸汽，低壓低溫的CO2液體重新進入蒸發器定壓吸熱蒸發，使被冷卻介質溫度降低，制取冷量。如此往復循環，實現連續制冷。

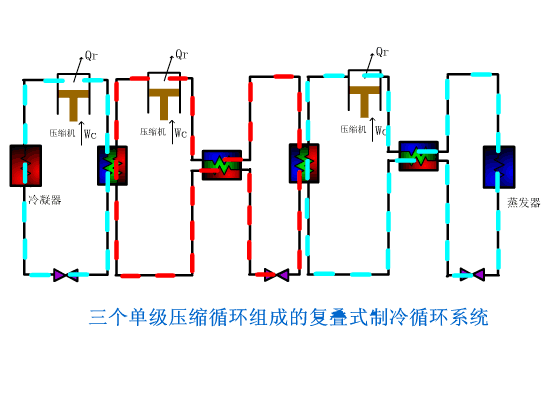

復疊式制冷循環系統

三個單級壓縮循環組成的復疊式制冷循環系統。在這一循環中，CO2即是原料氣又是制冷劑、系統按開式循環工作。

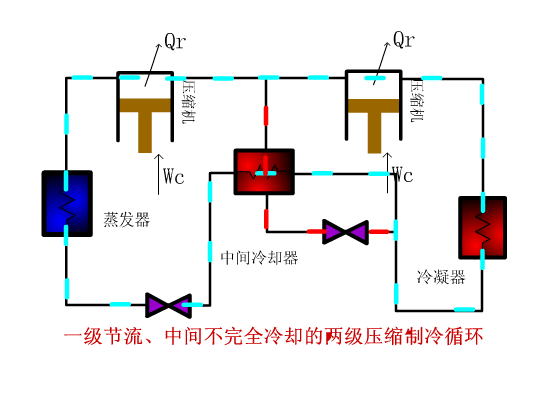

從冷凝器出來的高壓液體被分成兩部分：一部分經中間冷卻器節流閥節流到中間壓力，在中間冷卻器中蒸發；另一部分在盤管內流經中間冷卻器，通過盤管與管外中間壓力下蒸發的制冷劑蒸氣進行熱交換，達到過冷的目的。

然后再進入回?zé)崞鬟M(jìn)一步過冷，并由節流閥節流，使其從冷凝壓力降到蒸發壓力后在蒸發器內蒸發制冷。

由蒸發器出來的制冷劑飽和蒸氣經回?zé)崞鲝?fù)熱后，被低壓級壓縮機吸入，并被壓縮到中間壓力，排送到高壓級壓縮機的吸氣管內，與中間冷卻器出來的飽和蒸氣混合后進入高壓級壓縮機壓縮到冷凝壓力，在冷凝器中冷凝成為高壓液體，然后再次進行循環。

氦氣制冷的氫液化系統

氦氣制冷的氫液化系統包括氫液化流程和氫制冷循環兩部分。在氫液化流程中，被壓縮的氫氣經液氦預冷后，在熱交換器內被冷氦氣冷凝為液體。

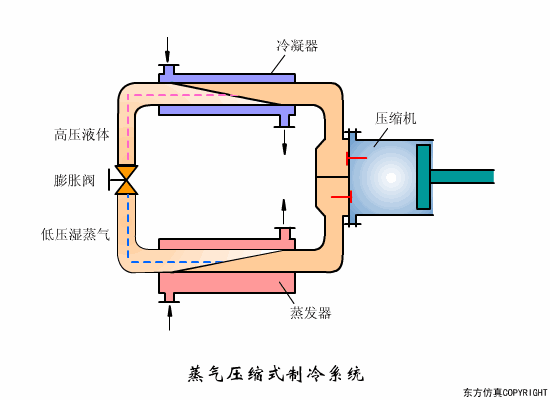

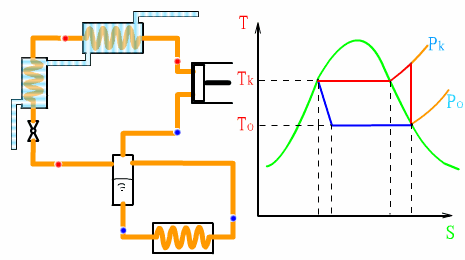

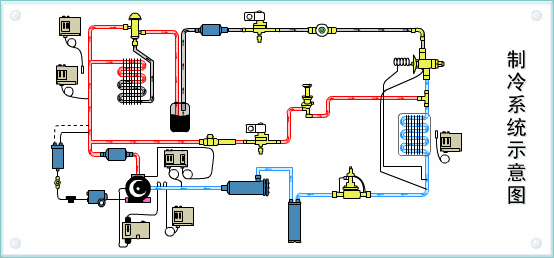

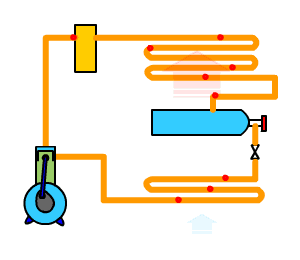

蒸汽壓縮式制冷原理

由壓縮機、冷凝器、膨脹閥、蒸發器組成，用管道將它們連接成一個密封系統。制冷劑液體在蒸發器內以低溫與被冷卻對象發生熱交換，吸收被冷卻對象的熱量并氣化，產生的低壓蒸汽被壓縮機吸入，經壓縮后以高壓排出。

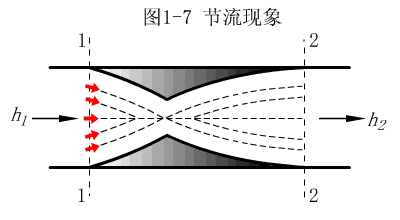

壓縮機排出的高壓氣態制冷劑進冷凝器，被常溫的冷卻水或空氣冷卻，凝結成高壓液體。高壓液體流經膨脹閥時節流，變成低壓低溫的氣液兩相混合物，進入蒸發器，其中的液態制冷劑在蒸發器中蒸發制冷，產生的低壓蒸汽再次被壓縮機吸入。

如此周而復始，不斷循環。
