焓表示空氣含有的總熱量。

在空調工程中，最常見的空氣處理過程是冷卻或加熱空氣，經常會碰到諸如將空氣從30℃冷卻到20℃需要多少冷量，或?qū)?℃的冷空氣加熱到20℃需要多少熱量之類的問題。

焓是代表空氣能量狀態的參數,并能進行空氣能量變化的計量。

焓嚴格來說應稱為比焓或質量焓，但工程上常簡稱為焓，用h表示。

一、純物質的特性

純物質的特性可以繪制成圖表：

1、壓力 – 溫度圖（P - T圖）

2、溫度 – 熵圖（T - S 圖）

3、溫度 – 焓圖（T - h 圖）

4、壓力 – 焓圖（P - h 圖）

注意：壓力 – 焓圖經常用于制冷和空調系統。

現在舉例如下：

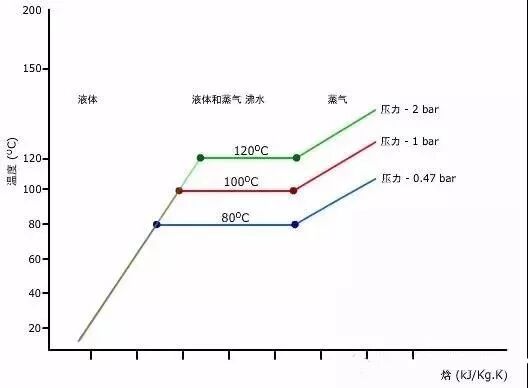

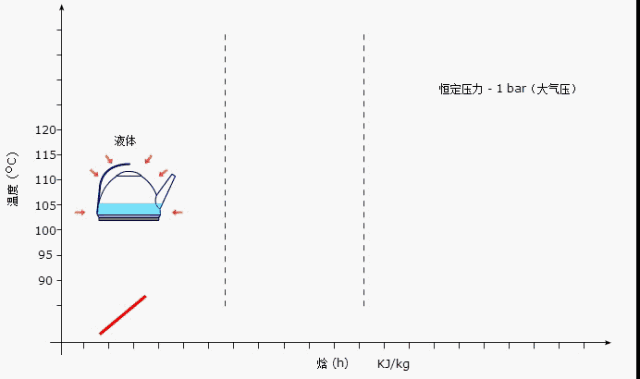

1、溫度 – 焓圖（T-h 圖）

水的溫度 – 焓圖（不同壓力）

2、壓力 – 溫度圖（CO2 相態圖）

CO2 的壓力 – 溫度圖

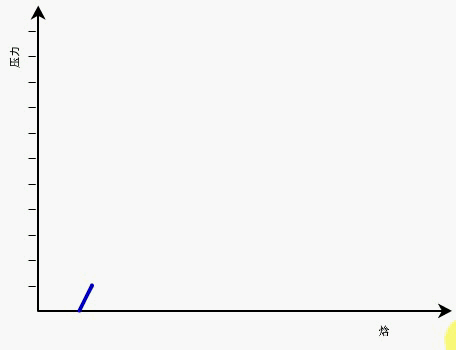

3、壓力 – 焓圖（P-h 圖）

4、壓力 – 焓圖（P-h 圖）

1、壓力-焓圖是純物質的特性圖。

2、 圖中包含物質的一些更為重要的特性，例如溫度、壓力、比容、密度、比熱、焓或熵。

5、P-h 圖和 Log(P)-h 圖

二、壓力 – 焓圖（Log(P)-h 圖）

壓焓圖（lgp-h圖）指壓力與焓值的曲線圖，，壓焓圖以絕對壓力為縱坐標（為了縮小圖的尺寸，提高低壓區域的精度， 通?？v坐標取對數坐標），以焓值為橫坐標。壓焓圖是分析蒸氣壓縮式制冷循環的重要工具，常用于制冷循環設計、計算和分析。

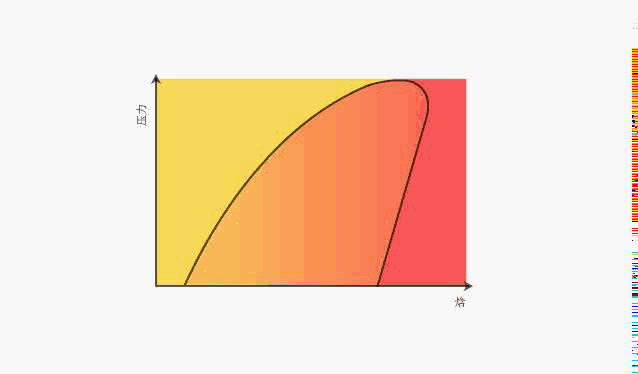

如下圖所示：圖中有三個區域，分別表示，液體-混合物- 蒸氣

這些區域用藍色的半圓形曲線隔開，這條曲線叫做飽和曲線。在半圓形區域內，制冷 劑達到熱平衡，以蒸氣和液體的混合物形式存在。

混合物中的蒸氣含量從 0%（飽和半圓的左側） 變?yōu)?span style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; word-wrap: break-word !important; font-family: Verdana, sans-serif; overflow-wrap: break-word !important;"> 100%（半圓的右側）。

在飽和曲線的左外側，制冷劑僅以液體形式存在。在飽和曲線的右外側，制冷劑僅以蒸氣形式存在。

2、壓焓圖與制冷循環

現在我們用 Log(P)-h 圖來表現一個制冷循環。

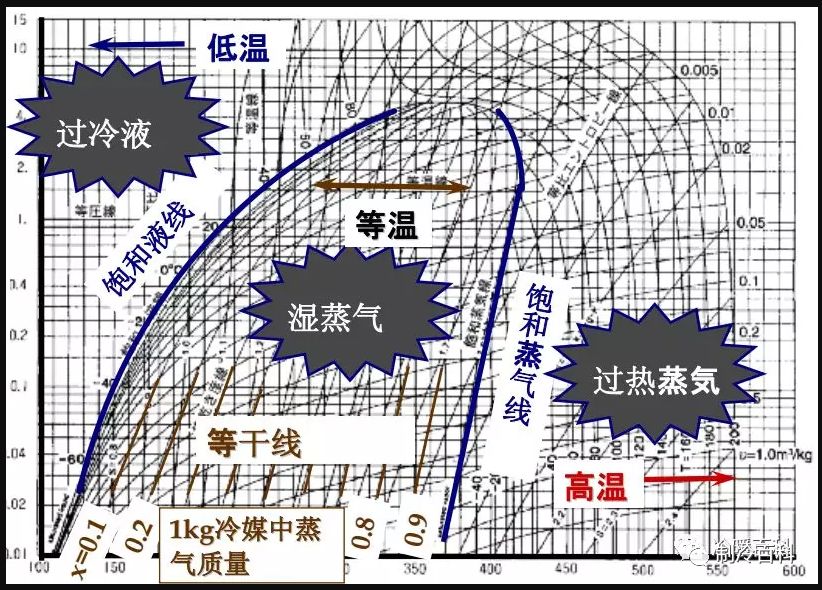

4、完整的壓焓圖

在壓焓圖上，我們可以把它分為：一點、二線、三區、五態、六線。

一點：指臨界點，臨界點為兩根粗實線的交點。在該點，制冷劑的液態和氣態差別消失。

兩線：指飽和液體線和飽和氣體線。

三區：

左邊過冷液體區：該區域內的制冷劑溫度低于同壓力下的飽和溫度。

右邊過熱蒸氣區：該區域內的蒸氣溫度高于同壓力下的飽和溫度。

中間濕蒸氣區：氣液共存區，該區制冷劑是飽和狀態，壓力和溫度對應。

五態：過冷液狀態、飽和液狀態、過熱蒸汽狀態、飽和蒸汽狀態、濕蒸汽狀態。

六線：等壓線、等焓線、等干度線、等溫線、等熵線、等容線、等容線

焓濕圖的應用

對于空調專業人員來說，焓濕圖是一個重要的工具，無論是工程設計、系統調試，還是運行管理，都需要用到焓濕圖。

焓濕圖的應用主要包括

確定空氣所處狀態

查找空氣狀態參數

分析空氣狀態變化過程

確定兩種不同狀態空氣混合后的狀態點
